T.T.P

T.T.P는 수년에 결쳐서 수리 실험 및 현장 실험에 의하여 소파(消波) 블록으로서 필요한 조건을 완전히 갖춘 콘크리트 블록이다.

  1. T.T.P의 특성
    • ㆍ소방효과가 크다
    • ㆍ안정성이 높다
    • ㆍ시공이 극히 용이하다
    • ㆍ경제적이다
  2. T.T.P의 용도
    • ㆍ항만,어항의 구조물
    • ㆍ해안공사
    • ㆍ매립공사
    • ㆍ하천공사
    • ㆍ사방 및 댐공사
    • ㆍ도로, 철도공사
    • ㆍ수산공사
  3. T.T.P공법의 기본 설계
    • ㆍ표준구배 : 1 : 1 → 1 : 4/3

    ㆍ층적할 때의 공극률

    • - T.T.P의 2층 두께는 4/3h이다. (h는 T.T.P의 높이)
    • - T.T.P의 공극률은 50%

    ㆍ 개수설계방법

    • N = { V x (1-0.5)} ÷ V'
    • N : 소요개수
    • V : T.T.P로서 덮을 전용적 또는 측정간의 전 용적(㎥)
    • V' : T.T.P 한 개의 체적
    • 0.5 : 공극률 (50%)
  4. 설계의 기본 조건

    ㆍ설계파고 : 원칙적으로 유의파 (1/3 최대파)

    *유의파 는 어떤 관측시간내 (보통20분간)에 연속 기록한 파중에서 가장 파고가 큰파에서 헤아려 전체의 1/3에 해당하는 파의 파고와 주기를 평균한 것을 파고와 주기로 표시하는 파를 나타냄.

    ㆍ설계조위 : 설계파고와 같이 월파와 구조물의 안전상 중요한 조건이며, 원칙적으로 구조물 에 가장 위험한 조위를 취한다.

    * 고조대책시설에 대한 설계고조위

    •    ① 기존의 최고 조위, 혹은 여기에 약간의 여유를 둔 조위 사용
    •    ② 삭망평균만조위에 기존의 최대 조위편차 혹은 표본고조의 조위편차를 더한 것을 사용

    * 방파제에 대한 설계 고조위

    •    ① 삭망 평균 만조위를 사용
    •    ② 삭망평균만조위에 기존의 최대조위 편차, 혹은 적당한 편차를 더한 것을 사용

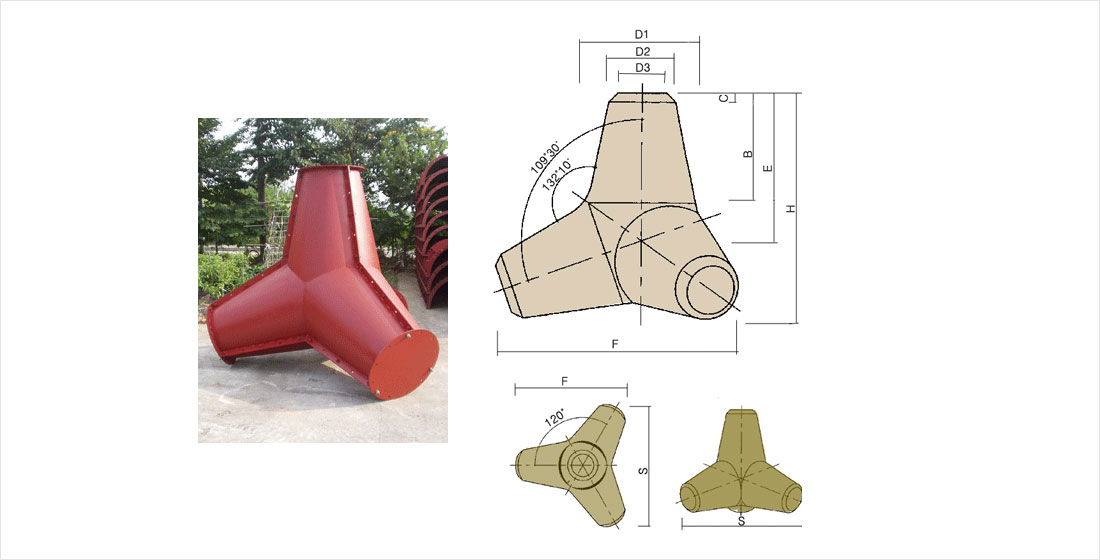

종별
(TON)
실중량
(TON)
체적
(㎡)
거푸집
(㎡)
규격
D1 D2 D3 H S B C E F
0.5 0.46 0.20 2.18 430 270 200 900 1,075 435 35 585 965
1.0 0.92 0.40 3.44 540 340 250 1,130 1,350 545 45 740 1,215
2.0 1.84 0.80 5.42 680 420 310 1,420 1,695 685 55 930 1,525
3.2 2.88 1.25 7.32 790 490 360 1,650 1,970 800 65 1,075 1,770
4.0 3.68 1.60 8.62 850 530 390 1,790 2,140 865 70 1,170 1,920
5.0 4.60 2.00 10.00 920 570 420 1,930 2,305 935 75 12,60 2,075
6.3 5.75 2.50 11.52 990 620 450 2,070 2,470 1,010 80 1,360 2,225
8.0 7.36 3.20 13.74 1,080 670 490 2,260 2,700 1,095 90 1,475 2,430
10.0 9.20 4.00 15.88 1,160 720 530 2,430 2,905 1,175 95 1,590 2,610
12.5 11.50 5.0 18.46 1,250 780 570 2,620 3,130 1,270 105 1,710 2,815
16 14.49 6.30 21.54 1,350 840 620 2,830 3,380 1,370 110 1,850 3,040
20 18.40 8.00 25.19 1,460 910 670 3,060 3,655 1,485 120 2,000 3,290
25.0 23.00 10.00 29.29 1,570 980 720 3,300 3,945 1,600 130 2,155 3,545
32.0 28.75 12.50 33.90 1,690 1,060 780 3,550 4,240 1,720 140 2,320 3,815
40 36.80 16.00 40.08 1,840 1,150 840 3,860 4,610 1,870 155 2,520 4,150
50.0 46.00 20.00 46.44 1,980 1,240 910 4,155 4,965 2,015 165 2,715 4,465
